Комплектні трансформаторні підстанції КТПС 25-250/10(6)/0,4 кВА.

Комплектна трансформаторна підстанція стовпового типу КТПС потужністю 25-250 кВА, являє собою одно трансформаторну підстанцію тупикового типу зовнішнього встановлення та призначення для приймання електроенергії трьохфазного змінного струму частотою 50 Гц, напругою 6-10 кВ, перетворенням її в електроенергію напругою 0,4 кВ, яка призначенна для електропостачання сільськогосподарських, промислових та інших об’єктів в районах з помірним кліматом.

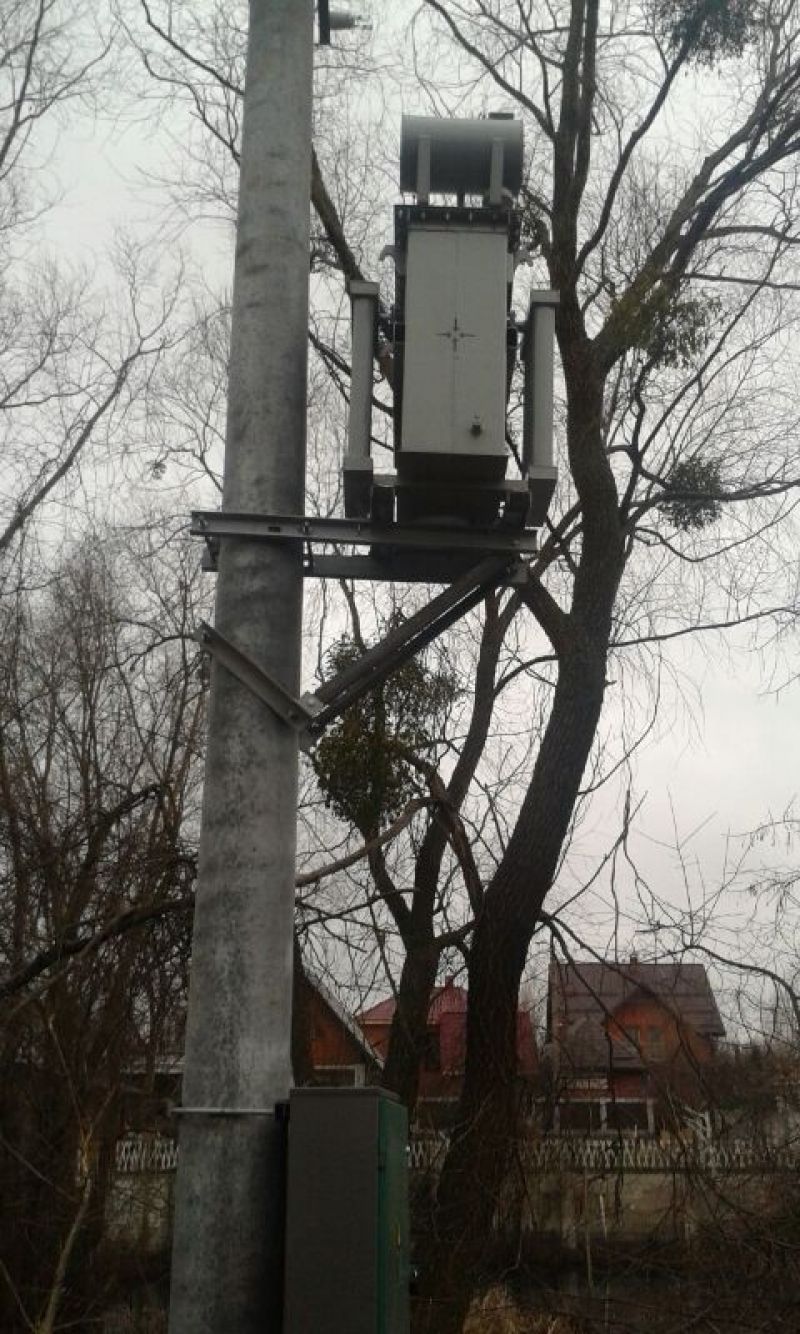

КТПС збираються на залізобетонній опорі типу СВ – 105 (СВ - 110) в стовповому трансформаторну підстанцію. Найбільше навантаження несе кронштейн трансформатора, тому він виготовляється з великим запасом міцності з фасованого металопрокату: швелер №8, кутник 63.

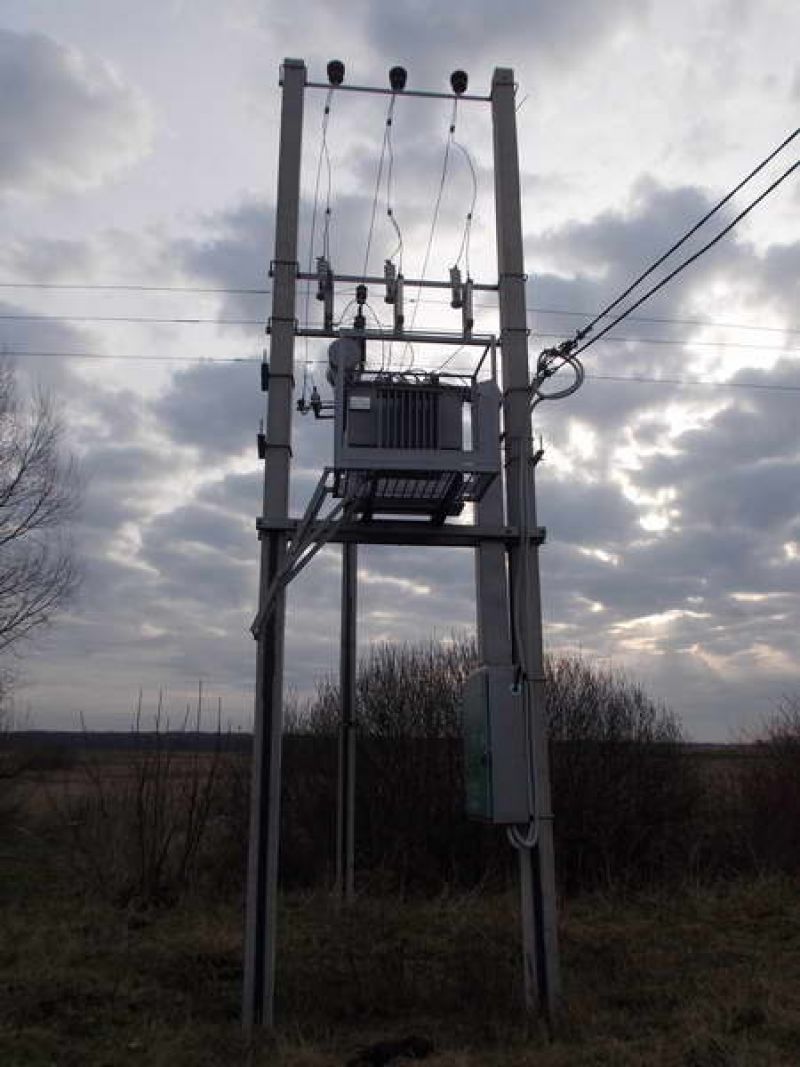

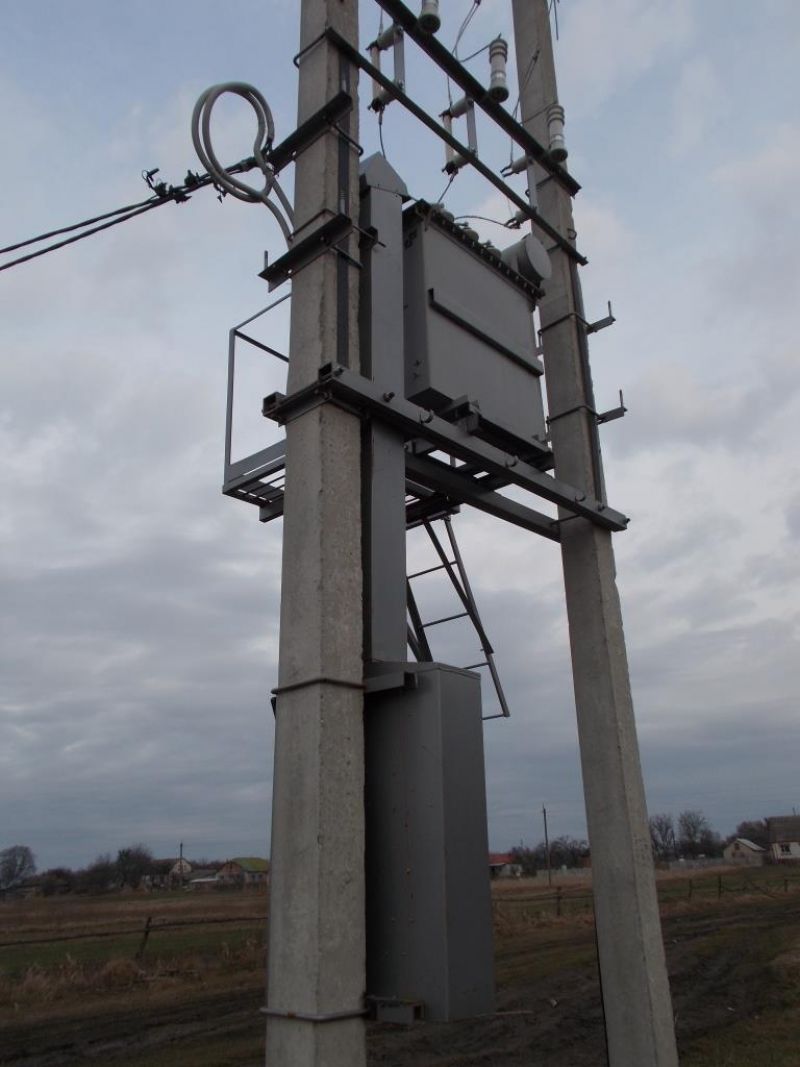

Двох стовпові КТП2С збираються на двох опорах типу СВ – 105, СВ – 110.
Підстанції сертифіковані для використання трансформаторів потужністю до 250 кВА включно. На вводі ВН кріпиться кронштейн для встановлення розрядників РВО 6 – 10 кВ або обмежувачів перенапруг типу ОПН.
